產品描述
適用行業:

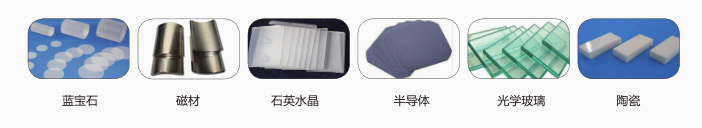

主要適用于藍寶石、磁材、石英水晶、半導體、光學玻璃、陶瓷等
型號規格:
XQ 2226R
●采用日本安川伺服系統成套解決方案，保證機器長期穩定運行。
●機器電控元件及軸承導軌滾珠絲杠等機械基礎件均采用施耐德NSK HIWIN等名優產品
●主軸系統關鍵零部件采用主軸專用鋼材，并經過多次熱處理，機械加工環節，最終再經精密磨床磨削加工完成，熱處理采用德國熱處理技術，變形量極小，確保最終零件精度在0.003mm以內。
●機械加工件均由工廠自有進口數控機床加工完成，確保產品品質。
●高效智能化控制，可視化管理界面，使操作管理更簡便。
●精準智能溫控系統，實現切割區域溫度平衡，確保切割精度穩定。
性能參數：
|
機型 |
XQ2226R |
|
最大加工尺寸（長*寬*高） |
260*220*130mm |
|
槽輪直徑 |
3軸，軸徑130±10mm，軸距390mm |
|
金剛線直徑 |
0.14-0.25mm |
|
金剛線繞線量 |
20Km |
|
普通鋼線直徑 |
0.12-0.18mm |
|
普通鋼線儲線量 |
20kg |
|
工作臺升降行程 |
120mm |
|
最大往復循環次數 |
10次/min |
|
鋼絲運行最高速度 |
1000m/min |
|
切片速度 |
0.1-999.9mm/hour |
|
搖擺角度 |
無 |
|
切割半徑 |
≥6mm |
|
切片弓高 |
≤30mm |
|
砂液 |
金剛砂液(碳化硅砂+切割油) |
|
磨料(砂) |
GC#600-GC#2000 |
|
冷卻系統（精密冷卻機） |
3.5(制冷量5kW) |
|
主軸往返走線(伺服電機) |
7.5kW |
|
收放線供給(伺服電機) |
4.4*2kW |
|
收放線張力(伺服電機) |
3*2kW |
|
排線(伺服電機) |
0.2*2kW |
|
工作臺升降(伺服電機) |
0.2kW |
|
工作臺搖擺(伺服電機) |
無 |
|
工作臺切弧(伺服電機) |
0.2kW |
|
電源 |
三相四線制AC380V50Hz |
|
機床耗電 |
<15kW |
|
氣源 |
氣壓≥0.4MPa |
|
壓縮空氣消耗量 |
<400升/分 |
|
設備重量 |
2900Kg |
|
外形尺寸 |
2620*1510*2530mm |
適用產品：
